Konstruktion

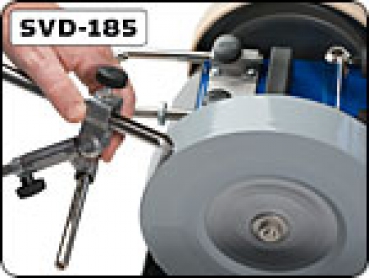

Die Schleifvorrichtung besteht aus einem Werkzeughalter (1), der in einer Führungshülse (2) läuft. Das Werkzeug wird mittels einer Druckplatte (4) aufge­richtet und mit der Feststellschraube (5) eingespannt. Für breite Röhren wird eine Scheibe (6) verwendet. Der Anschlagring (7) kann für eine konvexe Schleiffase mit einer Rändelschraube (8) eingestellt werden.

Der Werkzeughalter kann gedreht und mit dem Sechskantschlüssel (9) in wahlfreier Position gesichert werden. Die eingestellte Position kann auf speziellen Etiketten (10) notiert werden, die beigefügt sind und auf der Zwinge befestigt werden. Ein Spezialstift (11), mit dem man diese Etikette beschriften kann, ist beigefügt. Für auswechselbare Klingen gibt es eine Achse (12) mit einer Montageschraube (13) und einem 2,5 mm Sechskantschlüssel (14).
